- 來源:
- 日期: 2022-06-25
自耦的耦是電磁耦合的意思，普通變壓器通過遠側線圈電磁耦合傳遞能量，遠側沒有直接電連接，自耦變壓器的遠側有直接電連接，其低壓線圈是高壓線圈的一部分。通信線路的防護裝置也使用自動變壓器等電力設備。
自耦變壓器是根據電磁感應現象中的自感現象制成的，它主要作用調節電壓高低。自耦變壓器原理：其實原理和普通變壓器一樣，只是自動變壓器自己影響自己。在閉合的鐵芯上繞過兩個或多個線圈，當一個線圈進入交流電源時，線圈中會有交流電流流動，這種交流電流在鐵芯中產生交流磁場，交流主磁通在初級線圈中產生自感應電動勢，在另一個線圈中感應相互感應電動勢。

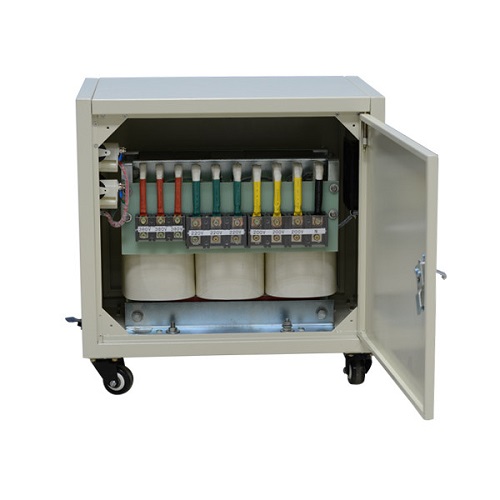

自耦變壓器
自耦變壓器是輸出和輸入共享一組線圈的特殊變壓器。升壓和降壓是用不同的泵完成的。低于共用線圈的部分抽頭電壓降低。與共用線圈相比，更多的部分抽頭電壓會提高。
自耦變壓器只有一條繞組，用作降壓變壓器時，在繞組中抽取部分線路旋轉作為二次繞組。用作升壓變壓器時，外部應用電壓僅添加到繞組的部分線路旋轉中。一般來說，第2次和第2繞組的一部分稱為通用繞組，自動變壓器的其余部分稱為串行繞組，相同容量的自動變壓器與普通變壓器相比，體積小、效率高，容量越大，電壓越高。
通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換，一般匝數比為1.5：1~2：1.因?yàn)槌跫?jí)和次級線圈直接相連，有跨級漏電的危險。所以不能作行燈變壓器。

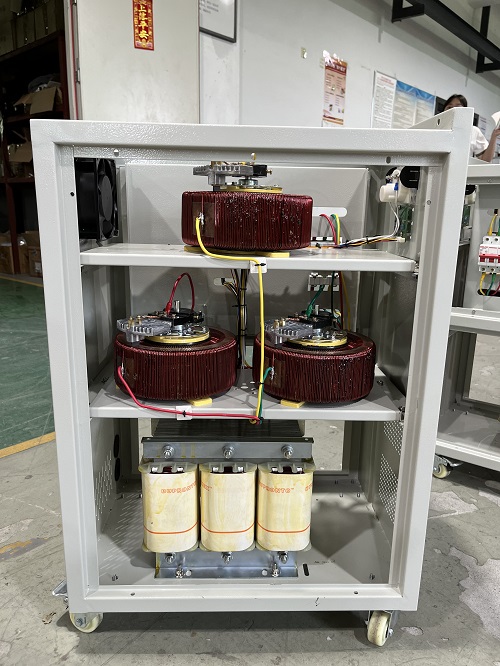

自耦變壓器
自耦變壓器適用于不需要第1次和第2次隔離的情況，優點是體積小、耗材少、效率高。典型的交流調壓器、家用小型交流穩壓器內的變壓器、三相電機自動減壓?jiǎn)?dòng)箱內的變壓器等都是自動變壓器的應用實例。
自耦變壓器結構簡單，成本低。與自耦降壓補償器等被廣泛使用。但是由于自耦變壓器的初、次級在電路上沒有實現隔離，安全性能不高。所以在要求使用安全電壓的場所，被禁止使用自耦變壓器。
隨著中國電氣化鐵路事業的迅速發展，自耦變壓器電方式取得了長足的發展，非常適合大負荷供電，對通信線路干擾小，因此廣泛應用于客運專線和重載貨運鐵路。
自耦變壓器是根據電磁感應現象中的自感現象制成的，它主要作用調節電壓高低。自耦變壓器原理：其實原理和普通變壓器一樣，只是自動變壓器自己影響自己。在閉合的鐵芯上繞過兩個或多個線圈，當一個線圈進入交流電源時，線圈中會有交流電流流動，這種交流電流在鐵芯中產生交流磁場，交流主磁通在初級線圈中產生自感應電動勢，在另一個線圈中感應相互感應電動勢。
自耦變壓器
自耦變壓器只有一條繞組，用作降壓變壓器時，在繞組中抽取部分線路旋轉作為二次繞組。用作升壓變壓器時，外部應用電壓僅添加到繞組的部分線路旋轉中。一般來說，第2次和第2繞組的一部分稱為通用繞組，自動變壓器的其余部分稱為串行繞組，相同容量的自動變壓器與普通變壓器相比，體積小、效率高，容量越大，電壓越高。
通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換，一般匝數比為1.5：1~2：1.因?yàn)槌跫?jí)和次級線圈直接相連，有跨級漏電的危險。所以不能作行燈變壓器。
自耦變壓器
自耦變壓器結構簡單，成本低。與自耦降壓補償器等被廣泛使用。但是由于自耦變壓器的初、次級在電路上沒有實現隔離，安全性能不高。所以在要求使用安全電壓的場所，被禁止使用自耦變壓器。
隨著中國電氣化鐵路事業的迅速發展，自耦變壓器電方式取得了長足的發展，非常適合大負荷供電，對通信線路干擾小，因此廣泛應用于客運專線和重載貨運鐵路。
